Shot shot shot ta blasfemando proceso di fortificacion .

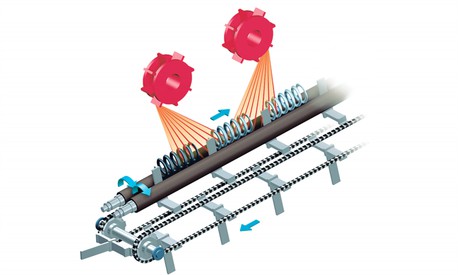

Shot blasting fortalesé (tambe konosí komo tiro di piskamentu di piskamentu) di e mashinnan di fortalesé di tiro di primavera ta un proseso di tratamentu di superfisie klave, ku e meta pa mehorá signifikantemente e bida di kansansio i e resistensia di koroshon di strès di e resortenan. Su efecto no ta wordo logra pa medio di “sentimento”, pero ta wordo controla y verifica pa medio di un serie di indicadornan tecnico estricto y cuantificabel.
E indikadónan di núkleo di reforsamentu di blaasting di tiro di primavera por wòrdu klasifiká den tres kategoria grandi: indikadónan di kòntròl di proseso, indikadónan di verifikashon di resultado i indikadónan di garantia di rendimentu.
I. Indicadornan di Control di Proceso di Mashin di Fortalesa di Shot (Sagurando Parameternan di Proceso Corecto)
E indicadornan aki mester wordo monitor y registra den tempo real durante e proceso di blaas di tiro.
Shot blast forsa (forsa di Almen)
Definishon: Esaki ta e parameter di kòntròl di proseso mas krusial. Medida usando piesanan di prueba di Almen standardisá (normalmente tipo A òf Tipo N). Fiha e piesa di prueba na e mesun posicion cu e resorte. Despues di a ricibi blasting di tiro, e pida test lo arco den direccion di e superficie di blaas. Midi e haltura di e arco cu un gauge di haltura di arco.
E balor di haltura di arco ora e punto di saturacion ta yega (es decir, ora e tiro di blaasting ta redobla, e aumento di haltura di arco no ta surpasa 10%) ta e intensidad di tiro cu ta blasfema. Unidat: Millimeter (mm) òf pulgada (inch), por ehèmpel 0,35mmA.
Nifikashon: Demasiado forsa, efekto di fortalesé insufisiente; Forsa excesivo por daña e superficie of causa cambionan dimensional.
Tasa di kobertura
Definishon: E porsentahe di e área di craternan di superfisie despues di fortalesé pa e área total{{0} kobertura ta nifiká ku e superfisie ta kompletamente i uniformemente kubri pa kraternan.
Indicador: Formacion di primavera tipicamente ta rekeri un tasa di cobertura di Mayor cu of igual na 200% (es decir, dos biaha e tempo rekeri pa logra 100% di cobertura). Esaki ta pa sigura cu tur area, specialmente e depresionnan microscopico, ta wordo trata completamente.
Metodo di inspekshon: Kompará ku e spektrum standart bou di un mikroskop, òf usa software di analisis di imágen profeshonal.
E material, tamaño i forma di e proyektil .
Material: Comunmente usa ta tira tiro di staal, tiro di staal y tiro di ceramica. E ta dependé di e material di resorte (por ehèmpel, bolanan di serámika ta wòrdu usá komunmente pa resortenan di klep di klep di stènt haltu).
Tamaño: E mester wordo controla estrictamente. Por ehèmpel, Φ0.3mm, Φ0.5mm, etc. Pelletnan grandi di tamaño di tamaño por generá kapanan di strès di kompresion mas profundo.
Forma: E ta rekeri pa ta sferico, sin rand of skina skerpi, y sin daño. Proyectilnan kibra por rasca e superficie di e resorte y mester wordo kita pa medio di un sistema di sorteo.
Tiro blasting ora
E tempu di prosesamentu rekerí bou di e forsa di forsa i e rekisitonan di kobertura. E mester wordo determina pa medio di testnan di proceso.
Ii. Indicadornan di Verificacion di Shot Blasting Resultadonan di Mashin (Medigo Directo di Efecto di Fortalecimento)
E indicadornan aki mester wordo midi riba e resortenan fortifica of ehemplarnan representativo.
Stress di kompresion di superfisie i profundidat di kapa di strès
Definishon: E magnitut di strès di kompresion residual introdusí dor di blasting di tiro riba e superfisie di material i su distribushon riba e direkshon di profundidat.
Metodonan di midi: X- difrakshon di rayo (XRD), método di boramentu, etc. Esaki ta e método di verifikashon mas direkto i sientífiko.
Indikadó
Balor di strès máksimo di kompresion: E ta yega na su máksimo na un sierto punto bou di e superfisie (manera -800 MPa pa -1200 MPa).
Compressive stress layer depth: The depth at which the residual compressive stress decays to zero. For high-performance springs, it is required to have a sufficiently deep effective stress layer (for example, >0,1mm).
Superfisie rudesa
Definishon: Shot blasting un poko ta alterá e morfologia di superfisie.
Indikadó: Balor di Ra (Devishon di Medio Aritmétiko di Kontour). E balor di Ra lo aumenta despues di blasting di tiro, pero e mester wordo controla den e rango permiti (por ehempel, Ra Less cu of igual na 3.2 μm). Rudesa excesivamente halto por bira un fuente nobo di cansancio y contraresta e efecto di fortificacion.
Integridat di superfisie
Definishon: Inspekshon visual òf mikroskópiko pa sigurá ku e superfisie ta liber di eksesivo di blasting di tiro (kousando "kascara oraño" òf mikro-nan), embeyesementu di tiro, i puntonan di koroshon kousá pa metal fresku eksponé.
Iii. Indicadornan di Garantia di Rendimento di Mashin di Fortalesa di Shot (Verificacion Final di Efecto Fortalecimento)
Esaki ta e verificacion final di e proceso di fortificacion di blaasting.
Tasa di mehorashon di bida di kansansio
Definishon: E ta wòrdu evaluá dor di kompará e resultadonan di prueba di kansansio di e fuentenan promé i despues di refuerso riba e banki.
Indicador: Generalmente, ta rekeri pa e bida di cansancio (e cantidad di ciclo pa fractura) wordo aumenta cu varios biaha of hasta un ordo di magnitud of mas. Por ehempel, e duracion di bida di un primavera sin blasting di tiro ta 500.000 biaha, y ta rekeri pa yega riba 2 miyon biaha despues di shot blasting. Esaki ta e métriko di rendimentu núkleo ku e usuarionan ta preokupá mas.
Relaxing resistensia/abilidat pa resistí relahá di strès
Definishon: E abilidat di un resorte pa mantené su forsa elastiko bou di kargamentu largu{{0}. Shot blasting por mehora e rendimento aki significativamente.
Metodo di prueba: Mantené pa un sierto periodo di tempu bou di temperatura i karga spesifiká, i midi e tasa di pèrdida di e karga (òf haltura). E tasa di perdida despues di blasting di tiro mester ta hopi mas abao cu esun di e piesanan cu no ta tira.
En corto, e refuerso di blaasting di tiro di primavera no ta meramente un simpel “hit”, pero un sistema di ingenieria sofistica compuesto di control di parameter preciso, verificacion di midimento cientifico y test di cansancio final. Non- lugánan profeshonal òf individuonan ku ta purba di tira operashonnan riba silindernan di gas.
